肥西七泵站电气自动化及调度信息化系统工程

一、项目介绍

本次项目工程位于合肥市肥西县，新建排涝站3座，重建排涝站4座。本工程涵盖7座泵站的计算机监控系统和视频监控系统。

本工程将集数据采集、调度监控和行政管理为一体的智能化系统。采用先进的计算机网络、自动控制及多媒体监视技术，实现对节制闸实时监控、监视以及信息管理，从而提高工程的运行管理水平，实现优化调度，增加运行效率，基本达到“无人值守”的运行管理水平。

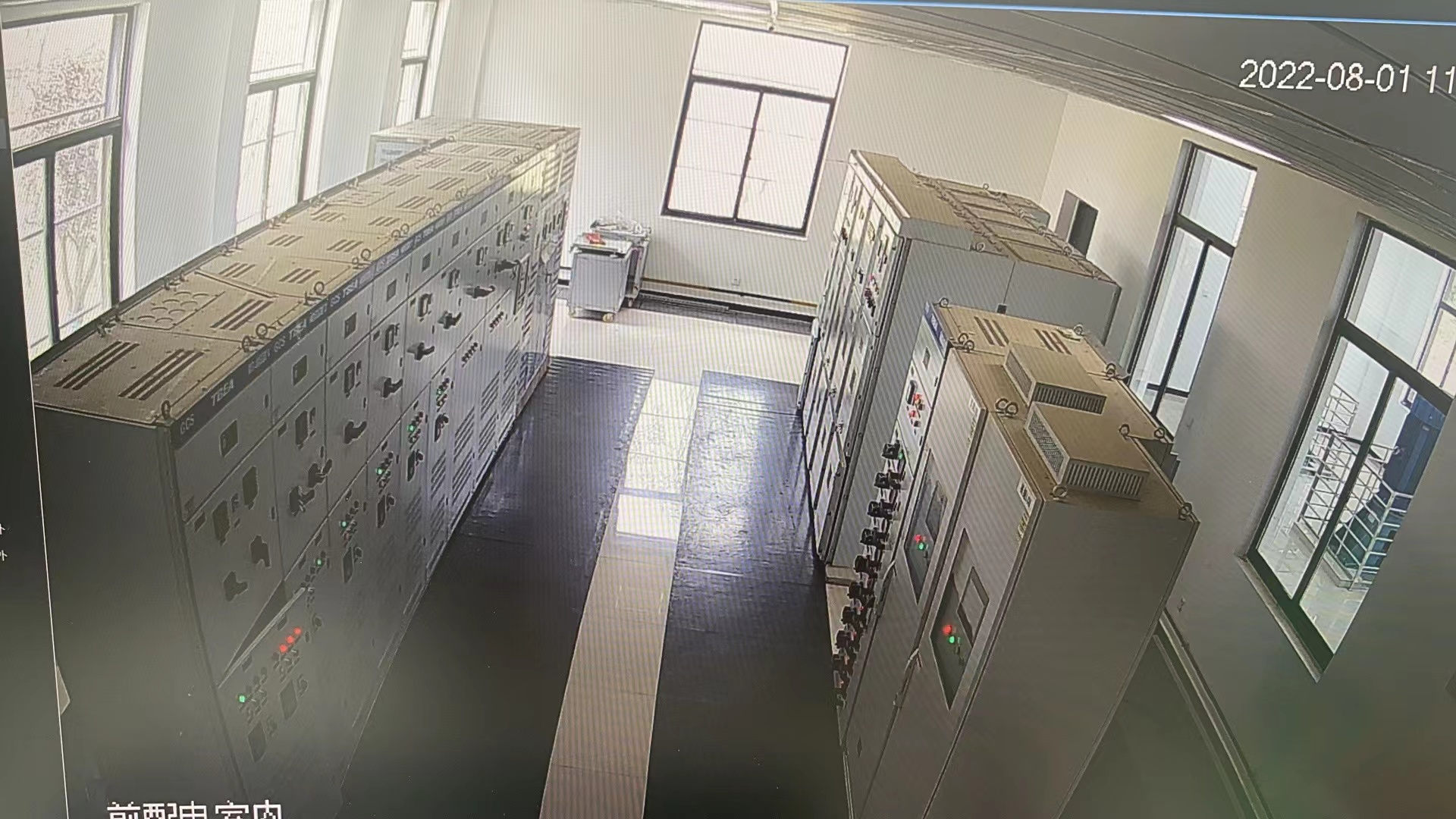

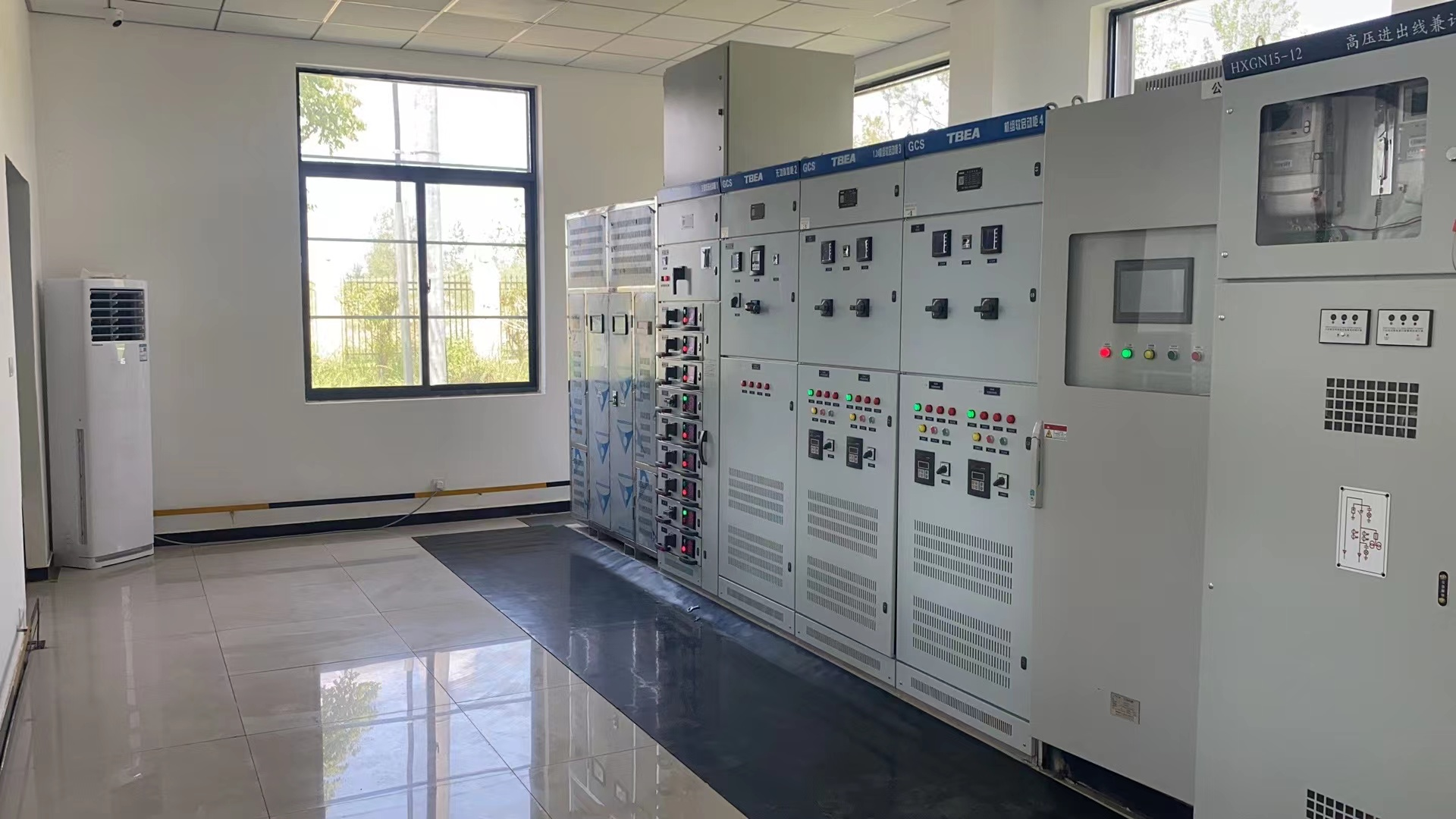

二、现场照片、自动化系统照片、视频监控系统照片、系统图等

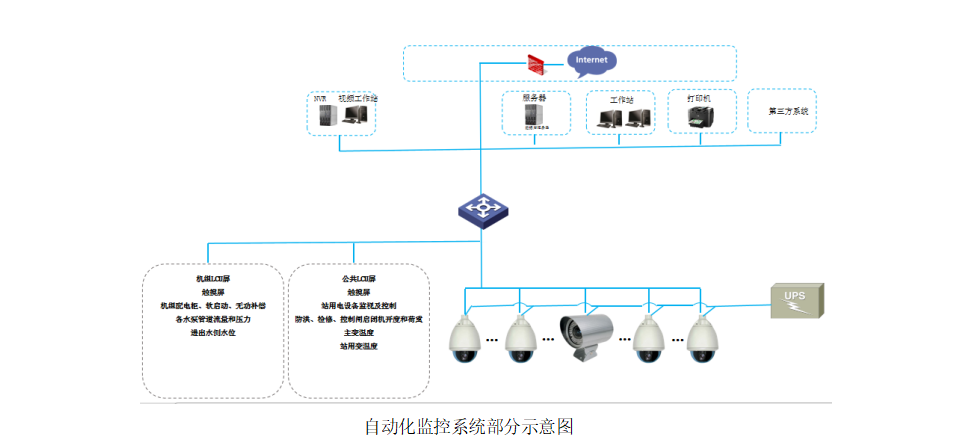

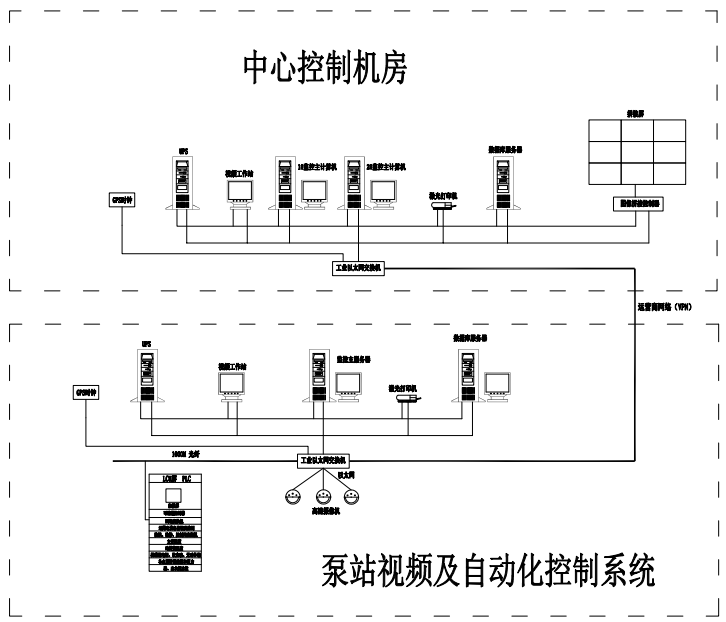

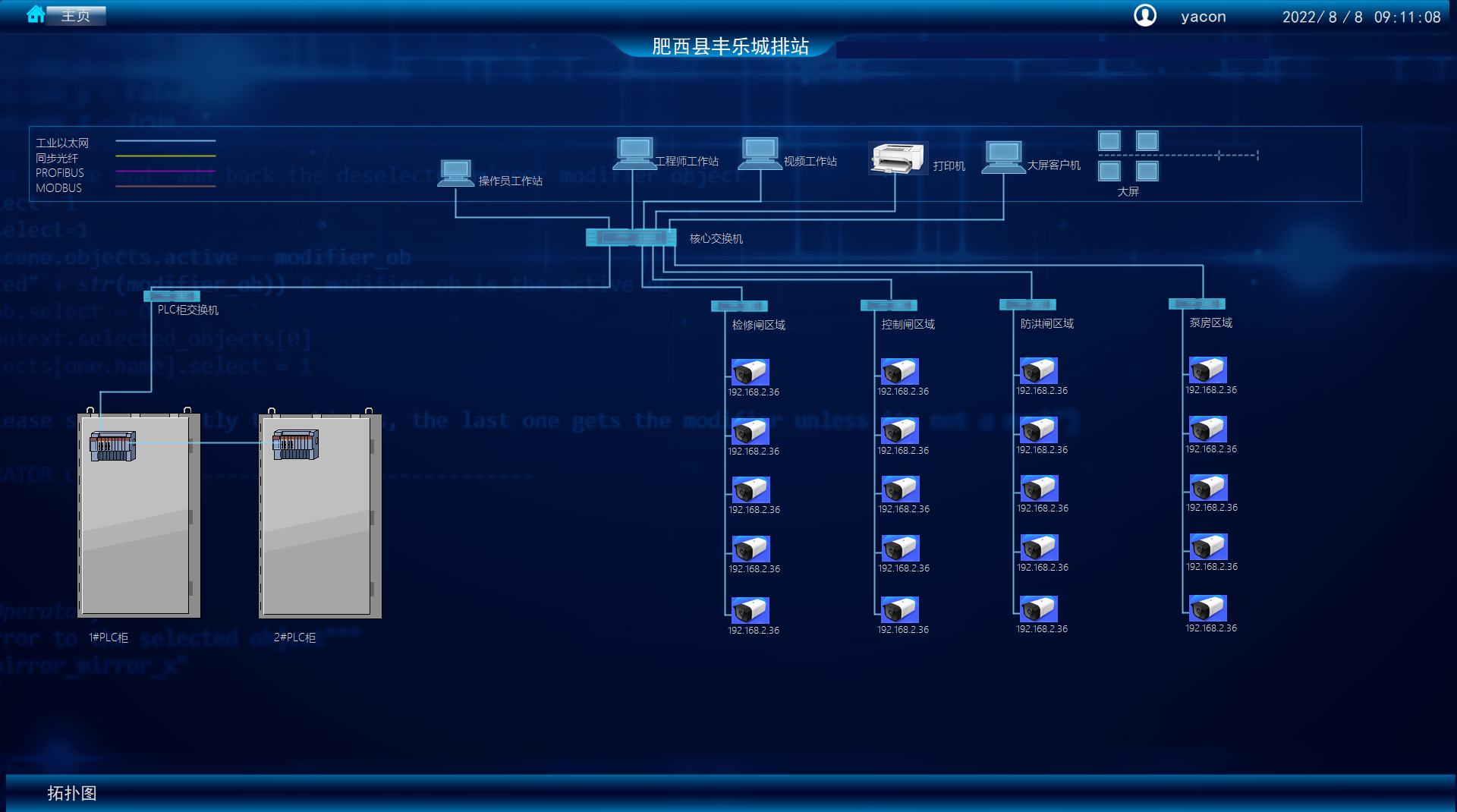

整个监控系统采用分层分布结构，分设主控级和现地单元控制级，上位机和现地控制单元通过光纤以太网通信，监控系统现地控制层设由PLC构成的现地控制单元（LCU）。

视频监视系统是安全监视控制系统及可视化操作的主体。用于对本工程安全监视，保证枢纽设备和闸门等操作的安全。通过视频监视系统的设施，使工作人员能够对现场关键设备的运行状态进行直接的观察了解，跟踪操作过程，随时掌握现场第一手资料，保证最佳的处理效果。作为闸门自动化监控系统的重要手段，帮助运行人员进行综合判断。同时该系统能够与监控系统的网络相连，实现信息传输。

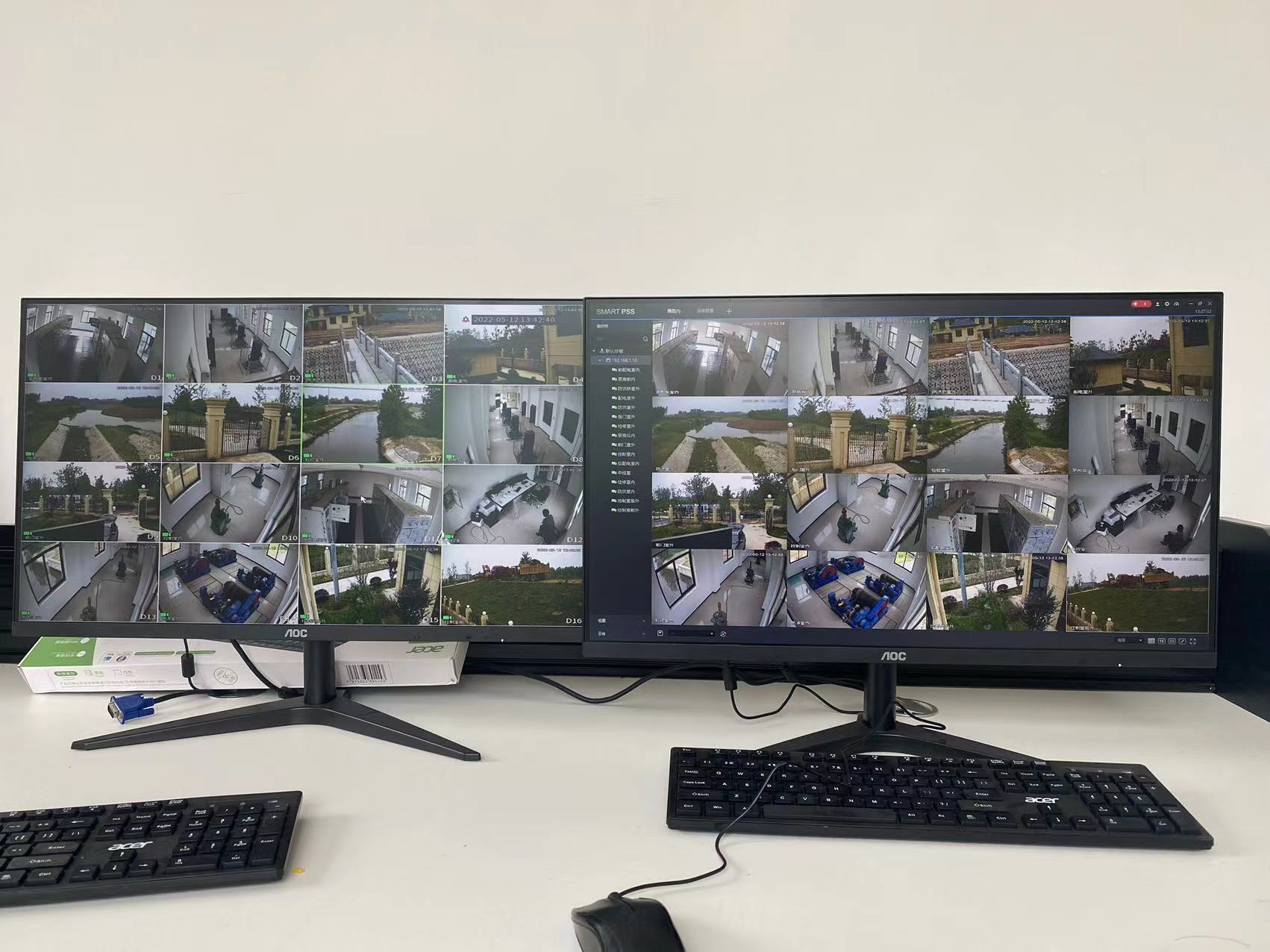

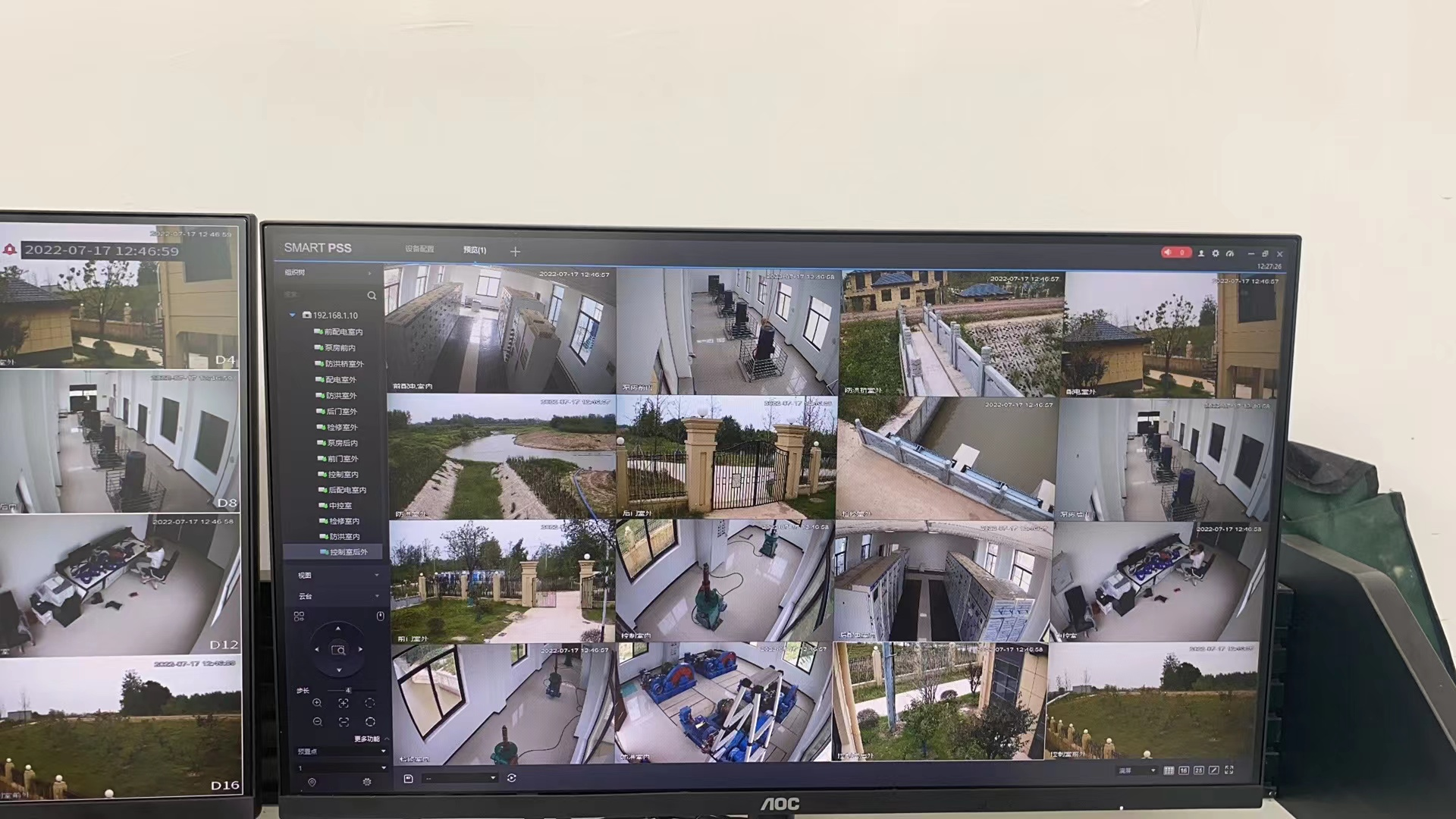

视频监控系统由现场摄像机、视频传输网络和中心监控设备组成。

三、目标要求

1、完成本工程计算机监控系统所必须的主控制系统、视频监视系统、网络通信系统、现场控制单元、通信系统等系统组建以及各种应用软件。

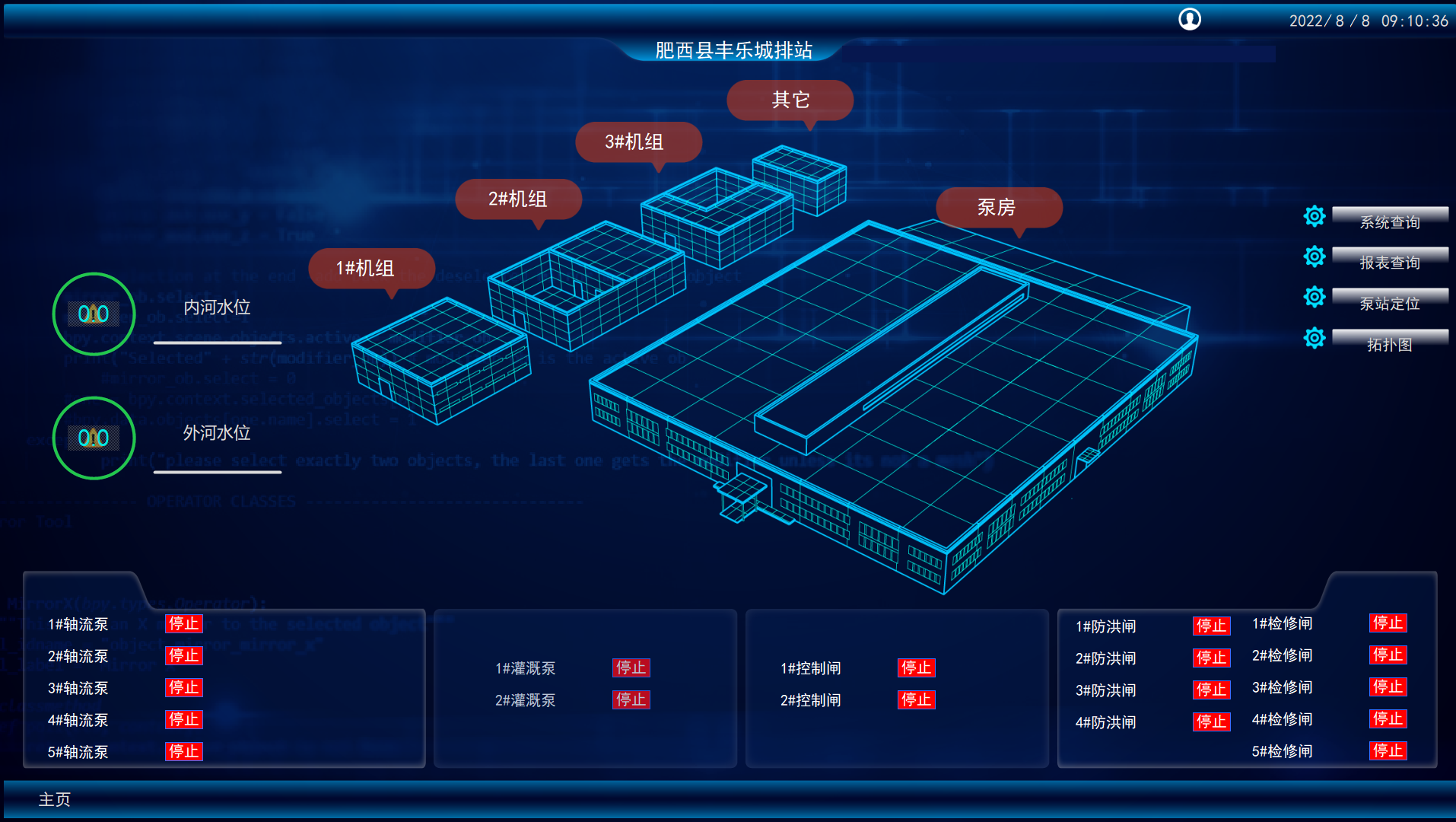

2、实现机组开/关和重要图像、运行工况的实时检测，以及范围内主要位置的水位监测。将其他厂家设计的闸门控制单元连接到系统中实现管理区的集中控制。远程连接其它几个区域站。

3、可实现整个枢纽系统设备的现地、控制室和远方操作、主要参数的实时监测、故障报警、运行过程模拟显示等功能。另外还可以有效地提高枢纽系统设备的可靠性、安全性、可维护性以及控制操作的自动化水平。能够实时对设备参数和运行工况进行监视，消除设备运行隐患，确保主设备的完好率和可调率，减轻运行人员劳动强度，达到“无人值班、少人值守”的运行管理要求，进一步提高调度的及时准确性，顺应我国水利行业运行管理现代化的发展趋势，发挥系统最大的社会效益和经济效益。
